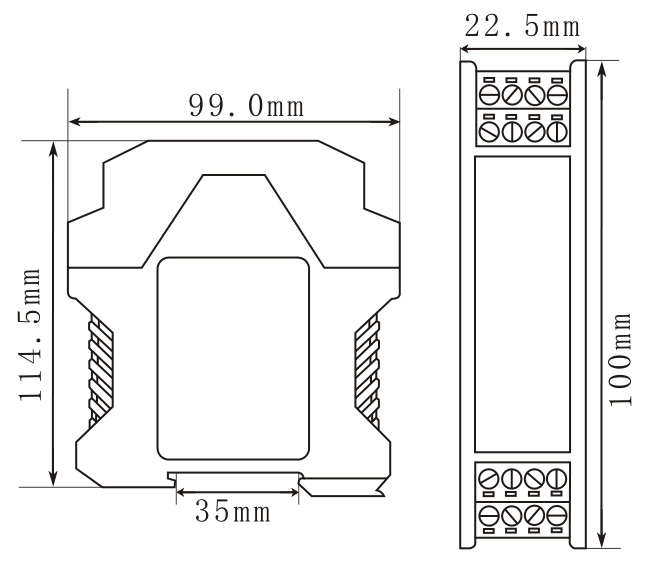

- 尺寸

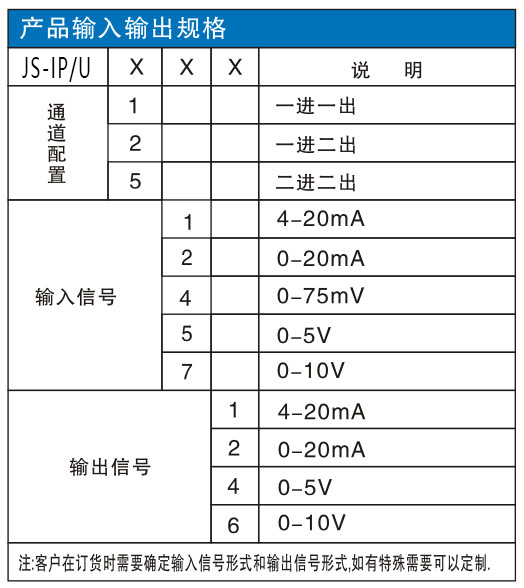

- 選型表
- 示意圖
JS-IP系列電流電壓輸入配電信號隔離器
型號：JS-IP
輸入信號類型：4-20mA，0-20mA等
輸出信號類型：4-20mA，0-20mA等
供電：DC24V，±10%或AC85-265V
基本精度：0.1%F.S.
安裝方式：35mmDIN導軌安裝
輸入端
輸入信號:4-20mA;0-20mA;0-75mV,0 -5V;0- 10V等
配電電壓:24V,(最大驅動電流30mA)
輸入阻抗:電流輸入:≤50Ω;電壓輸入:≥300KΩ
輸出端
輸出信號:4- 20mA;0-20mA;0-5V;0-10V
輸出負載電阻:RL≤500Ω(輸出為電流信號時)；RL≥10KΩ(輸出為電壓信號時)
基本參數
電源:DC24V, 土10%或AC85-265V
消耗電流:≤50mA(一進一出,24V供電，配電輸入,20mA輸出時)；≤70mA(一進二出，24V供電，配電輸入,20mA輸出時)；≤100mA(二進二出,24V供電，配電輸入,20mA輸出時)
基本精度:0.1 %F.S.
溫度漂移:0.005%F.S./度 (-20度 ~ +55度)
響應時間:≤10mS(0-90%)(TYP)
絕緣強度:1500V AC/1min(輸入、輸出、電源之間)
絕緣電阻:≥100MΩ(輸入、輸出、電源之間)
工作溫度范圍:-20~+55度
電磁兼容性:符合GB/T 18268(IEC61326-1)
適用現場設備:二線制，三線制變送器;電流源，電壓源。
