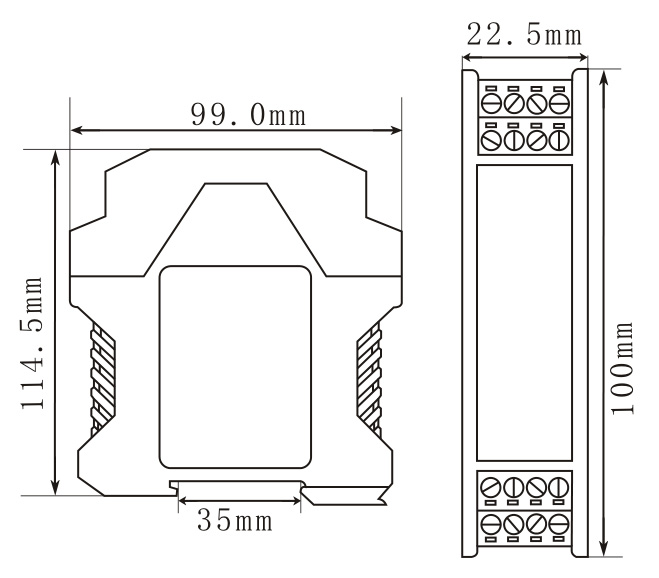

- 尺寸

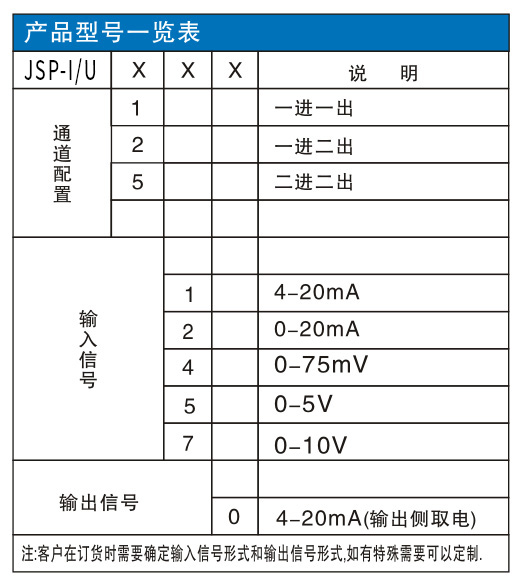

- 選型表

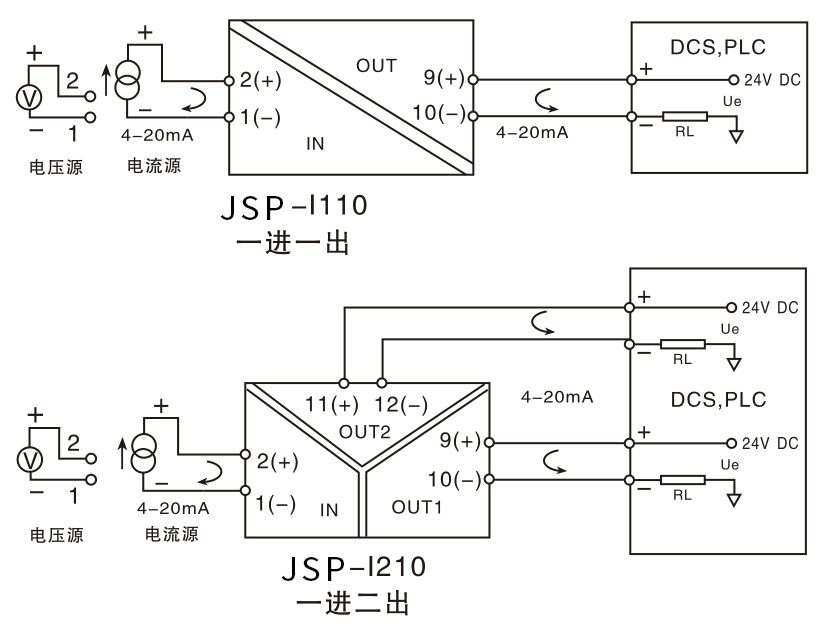

- 示意圖

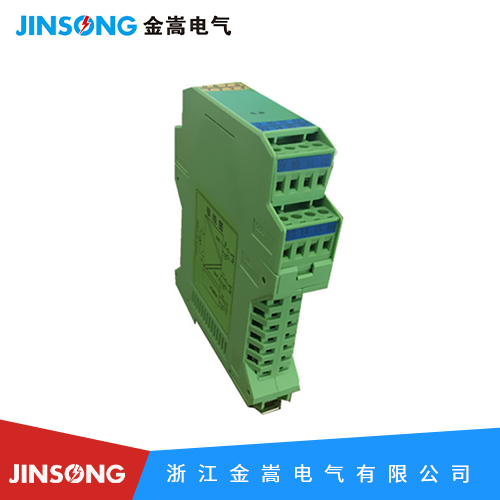

JSP-I系列無源回路供電信號隔離器
型號：JSP-I
輸入信號類型：4-20mA,0-20mA等
輸出信號類型：4-20mA
供電：無
基本精度：0.2%F.S.
安裝方式：35mmDIN導軌安裝
輸入端
輸入信號:4-20mA；0-20mA;0-75mV,0-5V;0-10V等
輸入阻抗:電流輸入:≤100Ω;電壓輸入:300KΩ
輸出端
輸出信號:4-20mA
輸出負載電阻:RL≤500Ω
基本參數
電源:無
基本精度:0.2%F.S
溫度漂移:0.005F S/度（-20度~+55度）
響應時間:≤10mS(0-90%)(TYP)
絕緣強度: 1500V AC/1分鐘(輸入、輸出之間)
絕緣電阻:≥100MΩ(輸入,輸出,電源之間)
工作溫度范圍: -20~+55度
電磁兼容性:符合GB/T 18268(IEC61326-1)
適用現場設備:二線制變送器,電流源,電壓信號輸出設備
JSP- I-XXX
例:JSP-I510，一進一出，回路供電，輸入0-5V，輸出4 -20mA.

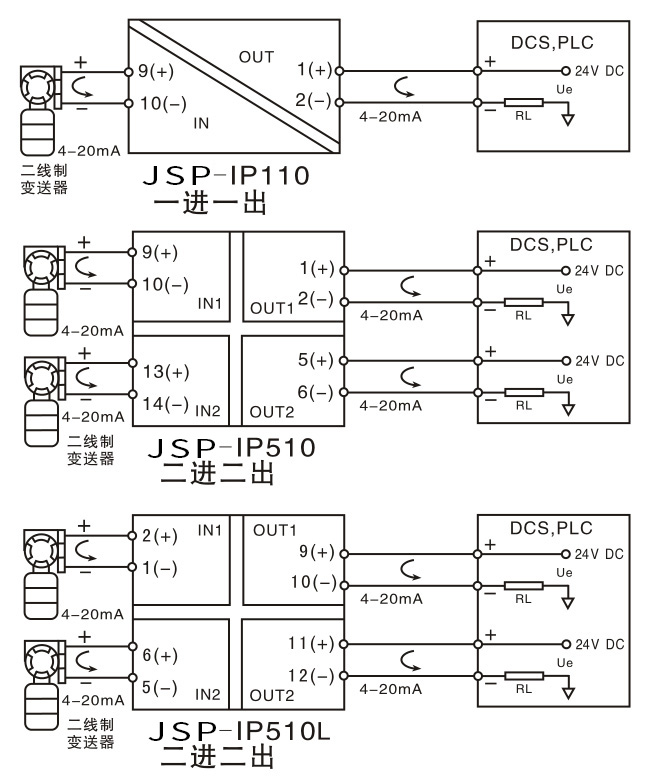

JSP- IP-XXX
例:JSP-IP110，配電型，一進一出，回路供電，輸入、輸出均為4 -20mA.
